مجموعة مضخات المياه الشمسية
مضخات المياه الشمسية الغاطسة
قارن مضخات التيار المستمر المدمجة للآبار وملء الخزانات والري وإمداد المياه في المواقع النائية.
- الموديلات المتاحة
- 4 موديلات
- الجهد المقنن
- 24V أو 48V DC
- نطاق أقصى تدفق
- 1.5 إلى 3.5 m3/h
- نطاق أقصى ارتفاع
- 35 إلى 100m
خيارات طرد مركزي ولولبية مدمجة.
طابق المضخة مع الحدود الكهربائية للمصفوفة الشمسية.
القيم القصوى لا تمثل نقطة تشغيل متزامنة.
تحقق من التدفق عند الارتفاع الديناميكي الكلي المحسوب.
نظرة عامة على الفئة
ضخ المياه بالطاقة الشمسية من الآبار
تعمل المضخات الشمسية الغاطسة تحت سطح الماء وترفعه عبر أنبوب التوصيل. وتستخدم للآبار والثقوب المحفورة والخزانات وأنظمة الري الصغيرة وإمداد المياه في المواقع التي تفتقر إلى شبكة كهرباء موثوقة.
تشمل الفئة مضخات مدمجة بجهد 24V و48V DC، بقيم تدفق قصوى منشورة من 1.5 إلى 3.5 m3/h وارتفاعات قصوى من 35 إلى 100m. وتضم موديلات طرد مركزي ومضخة لولبية وخيارًا بدافع من الفولاذ المقاوم للصدأ.
اسم المنتج أو القيمة القصوى مجرد نقطة بداية. تعتمد نقطة التشغيل الفعلية على مستوى الماء أثناء الضخ والارتفاع ومسار الأنابيب والوصلات وضغط المخرج والطاقة الشمسية وحدود وحدة التحكم.
المجموعة المتاحة
قارن موديلات مضخات Rakour الشمسية الغاطسة
تحتوي كل صفحة منتج على بيانات الكتالوج المؤكدة والحدود الكهربائية وإرشادات الاختيار والتطبيق.
مضخة شمسية غاطسة DC بقطر بوصتين ومروحة بلاستيكية
مضخة شمسية غاطسة 24 فولت بقطر بوصتين
الموديل 2DPC1.5-35-24-200
مضخة Rakour الشمسية الغاطسة 2DPC بقدرة 200 واط ومروحة بلاستيكية، بتدفق أقصى 1.5 م3/ساعة وارتفاع أقصى 35م.
- الجهد المقنن
- 24V DC
- القدرة المقننة
- 200W
- أقصى تدفق
- 1.5 م3/ساعة
- أقصى ارتفاع
- 35م
مضخة غاطسة تعمل بالطاقة الشمسية 24 فولت
مضخة غاطسة تعمل بالطاقة الشمسية 24 فولت
الموديل 3DPC3.5-35-24-300
مضخة غاطسة تعمل بالطاقة الشمسية 24 فولت بقدرة 300 واط، وتدفق أقصى 3.5 م³/ساعة، وارتفاع أقصى 35 م.
- الجهد المقنن
- 24V DC
- القدرة المقننة
- 300W
- أقصى تدفق
- 3.5 m3/h
- أقصى ارتفاع
- 35m
مضخة لولبية تعمل بالطاقة الشمسية 48 فولت
مضخة لولبية تعمل بالطاقة الشمسية 48 فولت
الموديل 3DSS1.7-100-48-500
مضخة لولبية تعمل بالطاقة الشمسية 48 فولت بقدرة 500 واط، وتدفق أقصى 1.7 م³/ساعة، وارتفاع أقصى 100 م.
- الجهد المقنن
- 48V DC
- القدرة المقننة
- 500W
- أقصى تدفق
- 1.7 m3/h
- أقصى ارتفاع
- 100m
مضخة غاطسة شمسية 48 فولت بدافعة من الفولاذ المقاوم للصدأ
مضخة غاطسة شمسية 48 فولت بدافعة من الفولاذ المقاوم للصدأ
الموديل 4DSC3.5-50-48-400
مضخة غاطسة شمسية 48 فولت بدافعة من الفولاذ المقاوم للصدأ بقدرة 400 واط، وتدفق أقصى 3.5 م³/ساعة، وارتفاع أقصى 50 م.
- الجهد المقنن
- 48V DC
- القدرة المقننة
- 400W
- أقصى تدفق
- 3.5 m3/h
- أقصى ارتفاع
- 50m
مقارنة سريعة
اختر حسب مهمة الضخ وليس القدرة وحدها
يمثل أقصى تدفق وأقصى ارتفاع طرفين متقابلين لمنحنى المضخة، ولا يشكلان نقطة تشغيل واحدة.
| الموديل | نوع المضخة | الجهد المقنن | القدرة المقننة | أقصى تدفق | أقصى ارتفاع رفع | المخرج |
|---|---|---|---|---|---|---|
| 2DPC1.5-35-24-200 | مضخة شمسية غاطسة DC بقطر بوصتين ومروحة بلاستيكية | 24V DC | 200W | 1.5 م3/ساعة | 35م | 3/4 بوصة |
| 3DPC3.5-35-24-300 | مضخة غاطسة تعمل بالطاقة الشمسية 24 فولت | 24V DC | 300W | 3.5 m3/h | 35m | 1 1/4 in |
| 3DSS1.7-100-48-500 | مضخة لولبية تعمل بالطاقة الشمسية 48 فولت | 48V DC | 500W | 1.7 m3/h | 100m | 3/4 in |
| 4DSC3.5-50-48-400 | مضخة غاطسة شمسية 48 فولت بدافعة من الفولاذ المقاوم للصدأ | 48V DC | 400W | 3.5 m3/h | 50m | 1 1/4 in |
دليل الاختيار
خمس بيانات تحدد المضخة المناسبة
ابدأ بظروف الموقع المقاسة وكمية المياه المطلوبة فعليًا.
- 01
حدد مصدر المياه ومستوى الضخ
سجل نوع المصدر وقس مستوى الماء الساكن ومستواه أثناء الضخ بعد الانخفاض.
- 02
احسب الارتفاع الديناميكي الكلي
اجمع الارتفاع الرأسي وفواقد الاحتكاك والضغط المطلوب عند المخرج.
- 03
حدد التدفق والحجم اليومي
حدد التدفق المستهدف أو الحجم اليومي مع ساعات الضخ الشمسية الفعلية.
- 04
تحقق من البئر والأنبوب والكابل
افحص الأقطار والأطوال وعمق التركيب ومسار الكابل وأي تمديد مغمور.
- 05
طابق المصفوفة الشمسية ووحدة التحكم
التزم بالجهد المقنن ونطاق الإدخال الأمثل وحد جهد الدائرة المفتوحة.
بنية المضخة
اختر التصميم الهيدروليكي المناسب للمهمة
تستخدم المجموعة آليات ودوافع مختلفة؛ اختر وفق مواصفات موثقة.
مضخات غاطسة بالطرد المركزي
تناسب الدوافع الدوارة تدفقًا متوسطًا ضمن نطاق ارتفاع محدد، ويحدد منحنى الأداء الاختيار النهائي.
مضخات شمسية لولبية
قد يوفر الإزاحة الموجبة تدفقًا أقل عند ارتفاع أكبر للرفع العميق أو ملء الخزان بثبات.
دوافع بلاستيكية وفولاذية
اختر البنية الموثقة حسب جودة المياه وأولويات المشروع وخطة الصيانة.
الاستخدامات المعتادة
التطبيقات الشائعة للمضخات الشمسية الغاطسة
يجب التحقق من كل تطبيق باستخدام المصدر الفعلي والارتفاع الكلي والتدفق والأنابيب والتصميم الكهربائي.

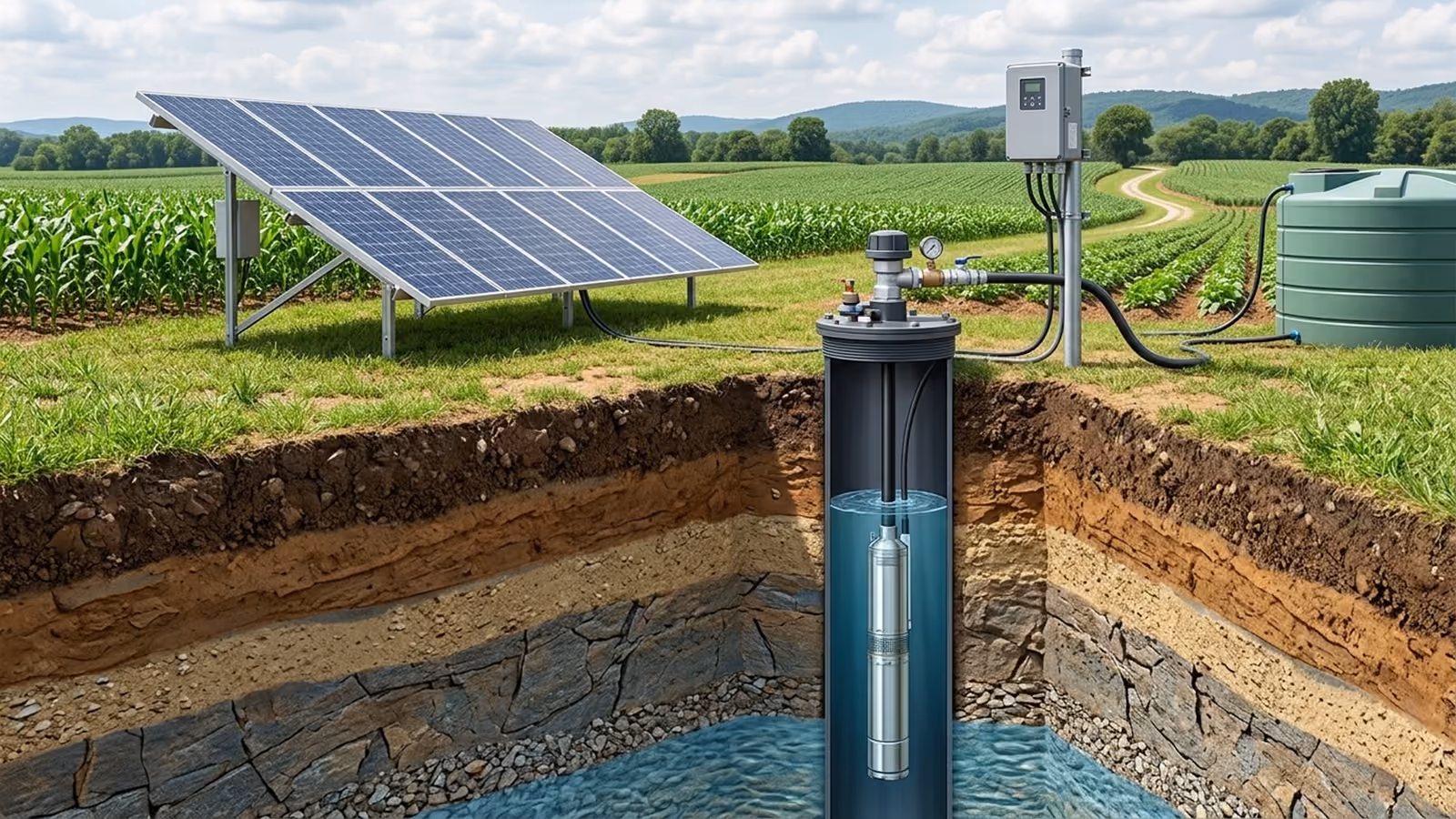

رفع المياه من الآبار
ارفع المياه إلى خزان أو نقطة توزيع بعد التحقق من القطر وانخفاض المنسوب وعمق الغمر والارتفاع الكامل.
ملء الخزانات نهارًا
اضخ خلال ساعات توفر الشمس وخزن المياه للاستخدام لاحقًا.

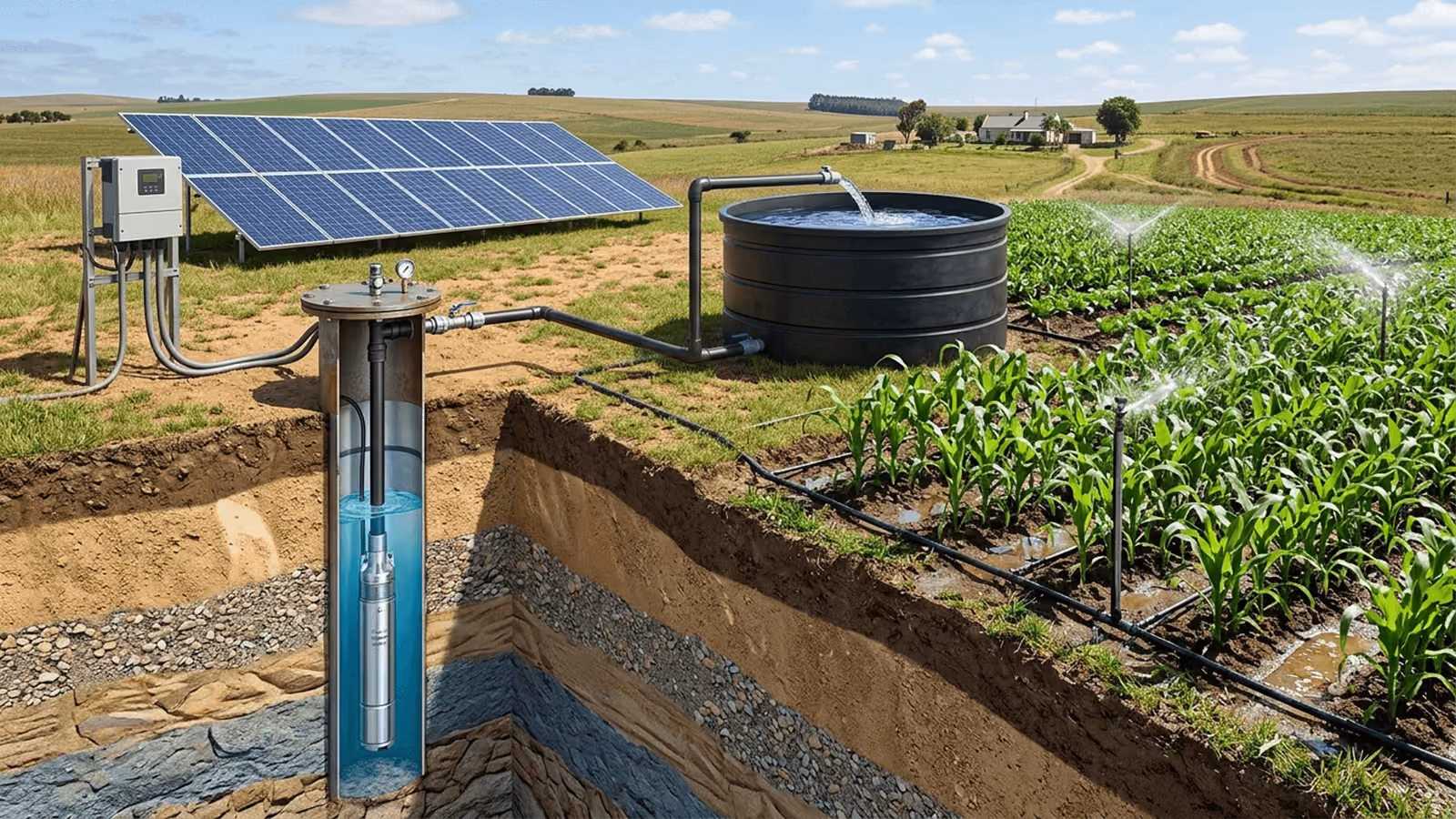

إمداد أنظمة الري الصغيرة
زود منطقة ري مناسبة أو خزانًا وسيطًا مع احتساب المرشحات والضغط ضمن الارتفاع الكلي.
نقل المياه في المواقع النائية
انقل المياه دون شبكة كهرباء مع احتساب فواقد الاحتكاك في الأنابيب الطويلة.
النظام المتكامل
خطط لكل المكونات حول نقطة تشغيل واحدة
المضخة جزء من نظام هيدروليكي وكهربائي، ويجب أن تدعم جميع المكونات الظروف والحدود نفسها.
-
المصفوفة الشمسية
حدد الجهد والقدرة حسب بيانات الألواح ودرجة الحرارة وساعات الشمس وحدود الإدخال.
-
وحدة تحكم المضخة
تحقق من التوافق مع المضخة وتكوين المصفوفة والحساسات.
-
المضخة الغاطسة
اختر الموديل حسب التدفق المطلوب عند الارتفاع الديناميكي الكلي.
-
الكابل والحماية
احسب الطول ومساحة الموصل وهبوط الجهد والوصلات المغمورة والحماية من التشغيل الجاف.
-
الأنابيب والوصلات
صمم المسار مع الصمامات والمرشحات والانحناءات والضغط النهائي.
-
التخزين أو التوزيع
قرر ما إذا كانت المضخة تملأ خزانًا أو تغذي الطلب مباشرة.
أسئلة الاختيار
أسئلة شائعة عن المضخات الشمسية الغاطسة
إجابات مباشرة قبل اختيار الموديل.
كيف أختار المضخة الشمسية الغاطسة المناسبة؟
احسب الارتفاع الديناميكي الكلي وحدد التدفق أو الحجم اليومي وتحقق من القطر والعمق، ثم قارن نقطة التشغيل المطلوبة ببيانات أداء موثقة. بعد ذلك تحقق من الجهد ووحدة التحكم والكابل.
هل يتوفر أقصى تدفق عند أقصى ارتفاع؟
لا. تمثل القيمتان عادة طرفين متقابلين للمنحنى. القيمة المهمة هي التدفق المتوقع عند الارتفاع الكلي للموقع.
ما الارتفاع الديناميكي الكلي؟
يشمل الارتفاع من مستوى الماء أثناء الضخ وانخفاض المنسوب وفواقد الأنابيب والوصلات والضغط المطلوب عند المخرج.
هل أختار 24V أم 48V DC؟
اختر أولًا موديلًا مناسبًا هيدروليكيًا، ثم طابق المصفوفة ووحدة التحكم مع الجهد ونطاق التشغيل الأمثل وحد الدائرة المفتوحة.
هل يمكن للمضخة تغذية الري مباشرة؟
نعم، إذا توافق التدفق والضغط المتوقعان مع منطقة الري بعد احتساب المرشحات والنقاطات والارتفاع والاحتكاك.
ما البيانات التي تحتاجها Rakour للاختيار؟
أرسل نوع المصدر والقطر ومستويات الماء والارتفاع والأنابيب والتدفق أو الحجم اليومي والضغط والموقع والظروف الشمسية.
Project support
طابق مضخة شمسية غاطسة مع موقعك
شارك مصدر المياه ومستوى الضخ والتدفق والارتفاع الكلي والأنابيب والظروف الشمسية لمراجعة الموديل المناسب.
